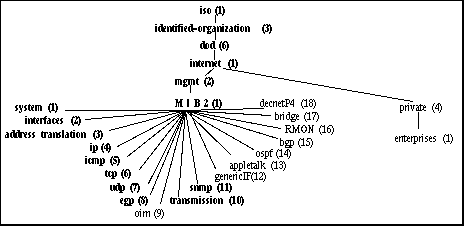

| Numéro | Objet | Nombre de sous-objets | Description |
|---|---|---|---|
| 1 | System | 7 | Information générales concernant l'agent à travers le système |
| 2 | Interfaces | 23 | Informations concernant chaque interface IP de l'agent |
| 3 | Address Translation | 3 | La table de translation d'adresses qui réalise la correspondance entre l'adresse MAC et l'adresse IP |
| 4 | IP | 38 | Compteurs IP |
| 5 | ICMP | 26 | Compteurs ICMP |
| 6 | TCP | 19 | Compteurs TCP |
| 7 | UDP | 7 | Compteurs UDP |
| 8 | EGP | 18 | Compteurs EGP |
| 9 | CMOT | 0 | Compteurs pour CMOT (protocole OSI équivalent à SNMP) |
| 10 | Transmission | 0 | modes de transmission et protocoles d'accès de chaque interface. Remplacera at |
| 11 | SNMP | 30 | Statistiques du trafic SNMP |
| sysDescr | description du device | |
| sysObjectID | identité de l'agent | |
| sysUpTime | depuis combien de temps l'agent est démarré | |
| sysContact | nom de la personne à contacter | |
| sysName | nom du device | |
| sysLocation | localisation physique du device | |
| sysServices | services offerts par le device |
| ifIndex | numéro de l'interface |
| ifDescr | description de l'interface |
| ifType | type de l'interface |
| ifMtu | taille du MTU (Maximum Transmission Unit : taille maximum du champ données utilisé pour encapsuler un datagramme IP) |
| ifSpeed | taux de transmission en bits/seconde |
| ifPhysAddress | adresse physique (adresse MAC) |
| ifAdminStatus | état désiré de l'interface (0: down, 1: up) |
| ifOperStatus | état courant de l'interface (0: down, 1: up) |
| ifLastChange | durée depuis le dernier changement d'état |
| ifInOctets | nombre total d'octets reçus par l'interface |
| ifInUcatsPckts | nombre de paquets unicast reçus |
| ifInNUcastPkts | nombre de paquets broadcast et multicast reçus |
| ifInDiscards | nombre de paquets rejetés à cause d'une limitation de ressource |
| ifInErrors | nombre de paquets rejetés à cause d'une erreur de format |
| ifInUnkownProtos | nombre de paquets destinés à d'autres protocoles |
| ifOutOctets | nombre total d'octets émis par l'interface |
| ifOutUcatsPckts | nombre de paquets unicast émis |
| ifOutNUcastPkts | nombre de paquets broadcast et multicast émis |
| ifOutDiscards | nombre de paquets rejetés à cause d'une limitation de ressource. |
| ifOutErrors | nombre de paquets rejetés à cause d'une erreur de format |
| ifOutQlen | taille du paquet dans la queue de sortie |
| ifSpecific | pointeur vers une MIB spécifique |
| atIfIndex | numéro de l'interface |
| atPhysAddress | adresse physique (adresse MAC) |
| atNetAddress | adresse IP |
| ipForwarding | le noeud agit comme un gateway ou un host |
| ipDefaultTTL | TTL (Time To Live) par défaut sur les paquets IP |
| ipInReceives | nombre total de paquets IP reçus (erreurs comprises) |
| ipInHdrErrors | nombre de datagrammes ignorés à cause d'une erreur de format |
| ipInAddrErrors | nombre de datagrammes ignorés à cause d'une mauvaise destination |
| ipInForwDatagrams | nombre de paquets retransmis |
| ipInUnkownProtos | nombre de datagrammes destinés à un autre protocole |
| ipInDiscards | nombre de paquets ignorés à cause d'une limitation de ressource |
| ipInDelivers | nombre de paquets pris en compte |
| ipOutRequest | nombre total de paquets émis (erreurs comprises) |
| ipOutNoRoutes | nombre de paquets non transmis à cause d'un problème de routage |
| ipReasmTimeout | valeur du time out pour la queue de réassemblage des datagrammes |
| ipReasmReqds | nombre de fragments reçus demandant un réassemblage |
| ipReasmOKs | nombre de datagrammes correctement réassemblés |
| ipReasmFails | nombre d'erreurs de réassemblage |
| ipFragOKs | nombre de datagrammes correctement fragmentés |
| ipFragFails | nombre de datagrammes demandant une fragmentation alors que les flags IP ne l'indiquent pas |
| ipFragCreates | nombre de fragments créés |
| tcpRtoAlgorithm | identifie l'algorithme de retransmission |
| tcpRtoMin | time out minimum pour la retransmission (en millisecondes) |
| tcpRtoMax | time out maximum pour la retransmission (en millisecondes) |
| tcpMaxConn | nombre maximum de connexion TCP simultanées autorisées |
| tcpActiveOpens | nombre d'ouvertures de connexion actives |
| tcpPassiveOpens | nombre d'ouvertures de connexion passives |
| tcpAttemptFails | nombre de tentatives de connexions échouées |
| tcpEstabResets | nombre de connexions resettées |
| tcpCurrEstab | nombre de connexions courantes |
| tcpInSegs | nombre de segments reçus |
| tcpOutSegs | nombre de segments transmis |
| tcpRetransSegs | nombre de segments retransmis |
| tcpInErrs | nombre de segments ignorés à cause d'une erreur de format |
| tcpOutRsts | nombre de resets générés |
| tcpConnState | état de la connexion |
| tcpConnLocalAddress | adresse IP locale |
| tcpConnLocalPort | numéro de port local |
| tcpConnRemoteAddress | adresse IP distante |
| tcpConnRemotePort | numéro de port distant |
| udpInDatagrams | nombre de datagrammes émis |
| udpNoPorts | nombre de datagrammes destinés à un port inconnu |
| udpInErrors | nombre de datagrammes ignorés à cause d'une erreur de format |
| udpOutDatagrams | nombre de datagrammes émis |
| egpInMsgs | nombre de messages EGP reçus sans erreur |
| egpInErrors | nombre de messages EGP reçus en erreur |
| egpOutMsgs | nombre de messages EGP emis sans erreur |
| egpOutErrors | nombre de messages EGP non émis par manque de ressources locales (mémoire,...) |
| egpNeightTable |
| egpNeightEntry | |||
| egpNeightState | Etat du voisin EGP | ||
| egpNeightAddr | Adresse IP du voisin EGP | ||
| egpNeightAs | Numéro du système autonome associé à ce voisin EGP | ||
| egpNeightInMsgs | Nombre de messages reçus du voisin EGP | ||
| egpNeightInErrs | Nombre de messages reçus avec un mauvais checksum EGP | ||
| egpNeightInErrsMsgs | Nombre de messages d'erreur EGP | ||
| egpNeightOutMsgs | Nombre de messages envoyé à ce voisin EGP | ||
| egpNeightInErrs | Nombre de messages envoyé à ce voisin EGP avec un mauvais checksum EGP | ||
| egpNeightInErrsMsgs | Nombre de messages d'erreur EGP envoyés à ce voisin EGP | ||
| egpNeightStateUps | Nombre de transistions vers l'état UP du couple EGP | ||
| egpNeightStateDowns | Nombre de transistions vers l'état différent de UP du couple EGP | ||
| egpNeightStateIntervalHello | Intervalle de temps entre deux messages Help (afin de tester l'état du voisin EGP) | ||
| egpNeightStateIntervalPoll | Fréquence maximale de mise à jouri des tables de routage (émission d'un message) | ||
| egpNeightMode | Mode de polling de l'entité EGP locale | ||
| egpNeightEventTrigger | Etat du voisin EGP |
| egpAS | Numéro du système autonome local |
| snmpInPkts | Nombre total de PDU reçues de la couche inférieure | |
| snmpOutPkts | Nombre total de PDU envoyées à la couche inférieure | |
| snmpBadVersions | Nombre total de PDU reçues ayant un numé de version différent du numéro local | |
| snmpBadCommunityNames | Nombre total de PDU ayant un nom de communauté inconnu | |
| snmpBadCommunityUses | Nombre total de PDU ne pouvant être traitées dans le cadre de cette communauté | |
| snmpInASNParseErrs | Nombre total d'erreurs au moment de l'interprétation d'un objet ASN.1 (BER Basic Encoding Rule : codage ou syntace) | |
| snmpInBadTypes | Nombre de PDU avec un type inconnu |
| snmpInTooBigs | Nombre de PDU reçues avec comme ErrorStatus 'too bigs' (la réponse ne tient pas dans un message UDP) | |
| snmpInNoSuchNames | Nombre de PDU reçues avec comme ErrorStatus 'noSuchNames' (nom inconnu) | |
| snmpInBadValues | Nombre de PDU reçues avec comme ErrorStatus 'badValue' | |
| snmpInReadOnlys | Nombre de PDU reçues avec comme ErrorStatus 'readOnly' | |
| snmpInGenErrs | Nombre de PDU reçues avec comme ErrorStatus 'genErr' |
| snmpInTotalReqVars | Nombre d'Objets de la MIB qui ont fait l'objet d'une requête Get-Request ou Get-Next | |
| snmpInTotalSetVars | Nombre d'Objets de la MIB qui ont fait l'objet d'une requête Set-Request | |
| snmpInGetRequests | Nombre total de PDU Get-Request traitées par le protocole SNMP | |
| snmpInGetNexts | Nombre total de PDU Get-Next traitées par le protocole SNMP | |
| snmpInSetRequests | Nombre total de PDU Set-Request traitées par le protocole SNMP | |
| snmpInGetResponses | Nombre total de PDU Get-Response traitées par le protocole SNMP | |
| snmpInTraps | Nombre total de PDU Trap traitées par le protocole SNMP |
| snmpOutTooBigs | Nombre total de PDU SNMP qui ont été générés par l'entité de protocole SNMP et pour lesquelles la valeur du champ 'ErrorStatus' est "tooBig" | |
| snmpOutNoSuchNames | Nombre total de PDU SNMP qui ont été générés par l'entité de protocole SNMP et pour lesquelles la valeur du champ 'ErrorStatus' est "noSuchName" | |
| snmpOutBadValues | Nombre total de PDU SNMP qui ont été générés par l'entité de protocole SNMP et pour lesquelles la valeur du champ 'ErrorStatus' est "badValue" | |
| snmpOutGenErrs | Nombre total de PDU SNMP qui ont été générés par l'entité de protocole SNMP et pour lesquelles la valeur du champ 'ErrorStatus' est "genErr" |
| snmpOutGetRequests | Nombre total de PDU de type Get-Request qui ont été générés par l'entité de protocole SNMP | |
| snmpOutGetNexts | Nombre total de PDU de type Get-Next qui ont été générés par l'entité de protocole SNMP | |
| snmpOutSetRequests | Nombre total de PDU de type Set-Request qui ont été générés par l'entité de protocole SNMP | |
| snmpOutGetResponses | Nombre total de PDU de type Get-Responses qui ont été générés par l'entité de protocole SNMP | |
| snmpOutTraps | Nombre total de PDU de type Trap qui ont été générés par l'entité de protocole SNMP | |
| snmpEnableAuthTraps | Indication sur la configuration de l'agent SNMP concernant la génération du Trap d'Authentification |
