Echanges de données

Commandes

Dans cette page, nous allons voir la forme des trames de type set, get, getnext et response. La trame du trap est légèrement différente et est traitée à la page suivante.

Avant de donner la description de la trame SNMP, il est nécessaire de faire quelques précisions :

La syntaxe abstraite ASN.1 permet de décrire les objets manipulés.
Pour transférer l'information entre deux machines et ce indépendamment de l'architecture des machines, on utilise actuellement un codage : le BER (Basic Encoding Rules).
Le BER poursuit le même objectif que le protocole XDR de Sun (eXternal Data Representation), mais il est plus complexe, donc plus goumand en CPU et n'offre pas de fonction de compactage de l'information.

Le codage BER

Exemple

Codage d'une instance d'objet

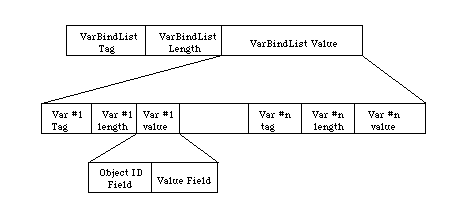

Tout type ASN.1 est codé de la manière suivante :

Ou plus synthétiquement :

Type(1 octet)

Longueur

Valeur

Type se décompose ainsi :

Classe (2 bits)

Forme (1 bit)

indicateur (5 bits)

avec

Classe		Forme
Universal	00	Primitive	0
Application	01	Constructed	1
Context specific	10
Private	11

Identificateur de classe Universal
Integer	2
Bilstring	3
Octetsring	4
Null	5
Object identifier	6
Object descriptor	7
Sequence and Sequence-of	16

Identificateur de classe Application
IpAdress	0
Counter	1
Gauge	2
Time Ticks	3
Opaque	4

Identificateur de classe Context Specific
GetRequest-PDU	0
GetNextRequest-PDU	1
GetResponse-PDU	2
SetRequest-PDU	3
Trap-PDU	4

Trame

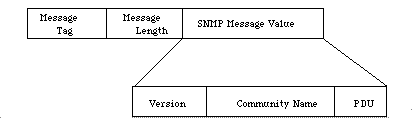

La trame SNMP suit le modèle TLV :

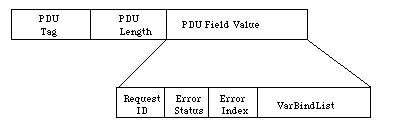

où le PDU se décompose comme suit (toujours suivant le modèle TLV) :

Description des champs :

Version indique la version de SNMP utilisée. 0 correspond à SNMPv1.
Community Name sert à faire de l'authentification. En fait on peut définir plusieurs groupes qui auront des droits différents sur les objets de la MIB (lecture seule, lecture/écriture). Cette authentification est la seule option de sécurité observée dans SNMPv1. Malheureusement la chaîne de caractère correspondante transite en clair sur le réseau !!!
PDU Tag Type du PDU : get, set ... Voir tableau ci-dessus
Request ID Identité du message
Error Status Indication d'erreur
Error Index Pointeur sur l'erreur

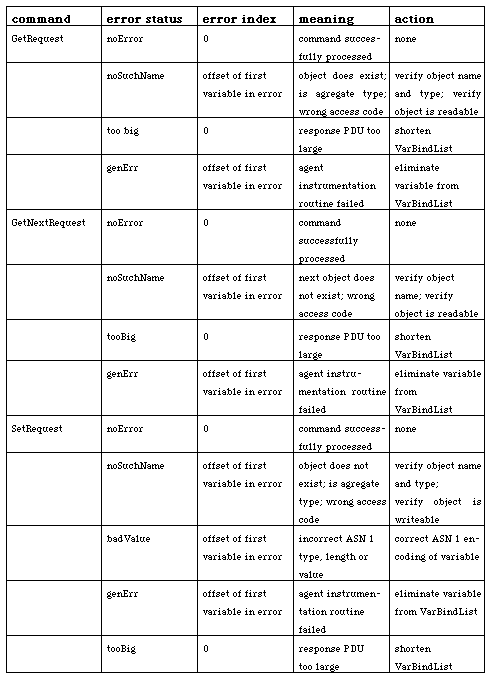

Le tableau suivant récapitule les erreurs rencontrées :

0 : noError, 1 : tooBig, 2 : noSuchName, 3 : badValue, 4 : readOnly, 5 : genError.

Exemples

retour à BER

Dans ce paragraphe, nous allons voir un exemple de requête get-response
La syntaxe utilisée est la suivante : snmpget -h host -p port -c community OID


snmpget -h 139.124.26.111 -p 161 -c public 1.3.6.1.2.1.1.1.0


En fait, nous demandons des renseigenments (en l'occurence le sysDescr) d'une sonde
qui a pour adresse IP 139.124.26.111. Et la réponse obtenue est :


Request Id: 0
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.1.0
Kind: OctetString
Value: "HP LanProbe III SNMP 1.0 (A.00.05), (Boot ROM A.00.01 8M)"




Nous allons maintenant décomposer la trame grâce au codage TLV


LANWatch ethernet trace file:  get_resp.bin - created Tue Oct 08 05:19:04 1996.

#******* Receive time: 360.303 (0.000) packet length:82   received length:82
Ethernet:   (   HP b1e4a1 -> Cisco 467a32)  type: IP(0x800)
Internet:  139.124.33.249 -> 139.124.26.111  hl: 5   ver: 4   tos: 0
 len: 68   id: 0x2c35 fragoff: 0   flags: 00 ttl: 64  prot: UDP(17)
 xsum: 0xfb13
UDP:  1424 -> SNMP(161)  len: 48  xsum: 0x72c4
SNMP:  len: 38 version: int(1) 0x00 comm: string(6) "public" type: GET
 req-id: int(1) 0x00 error: int(1) 0x00 error-index: int(1) 0x00
 var: obj(8) 1 3 6 1 2 1 1 1 0 val: string(0) ""

==============================================================+=======++=======.
0000: 00 00 0c 46 7a 32 08 00 - 09 b1 e4 a1 08 00 45 00       |  .Fz2. ..... E |
0010: 00 44 2c 35 00 00 40 11 - fb 13 8b 7c 21 f9 8b 7c       | D,5  @....|!..||
0020: 1a 6f 05 90 00 a1 00 30 - 72 c4 30 26 02 01 00 04       |.o.. . 0r.0&.. .|
0030: 06 70 75 62 6c 69 63 a0 - 19 02 01 00 02 01 00 02       |.public.... .. .|
0040: 01 00 30 0e 30 0c 06 08 - 2b 06 01 02 01 01 01 00       |. 0.0...+...... |
0050: 04 00                                                   |.               |







T : 0x02

Classe Forme Identificateur
00 0 00010
Universal Primitive Integer


L : 0x01 = 1 octet

V : 0x00 = 0 correspond à un paquet SNMPv1




T : 0x04

Classe Forme Identificateur
00 0 00100
Universal Primitive OctetString


L : 0x06 = 6 octets

V :
0x70 0x75 0x62 0x6c 0x69 0x63
p u b l i c





T : 0xA0

Classe Forme Identificateur
10 1 00000
Context Specific Constructed GetRequest-PDU


L : 0x19 = 25 octet

V :





T : 0x02

Classe Forme Identificateur
00 0 00010
Universal Primitive Integer


L : 0x01 = 1 octet

V : 0x00 = 0 correspond à Request ID.




T : 0x02

Classe Forme Identificateur
00 0 00010
Universal Primitive Integer


L : 0x01 = 1 octet

V : 0x00 = 0 correspond à Error Status.




T : 0x02

Classe Forme Identificateur
00 0 00010
Universal Primitive Integer


L : 0x01 = 1 octet

V : 0x00 = 0 correspond à Error Index.




T : 0x30

Classe Forme Identificateur
00 1 10000
Universal Costructed Sequence of


L : 0x0E = 14 octets

V :




T : 0x30

Classe Forme Identificateur
00 1 10000
Universal Costructed Sequence of


L : 0x0C = 12 octets

V :




T : 0x06

Classe Forme Identificateur
00 0 00110
Universal Primitive OID


L : 0x08 = 8 octets

V :
0x2B 0x06 0x01 0x02 0x01 0x01 0x01 0x00
1.3 6 1 2 1 1 1 0

Remarque : 0x2B=43=40*1+3 correspond à 1.3



T : 0x04

Classe Forme Identificateur
00 0 00100
Universal Primitive String


L : 0x00 = 0 octet










Et sa réponse :



#0       Receive time: 360.306 (0.003) packet length:139  received length:139
Ethernet:   (Cisco 467a32 ->    HP b1e4a1)  type: IP(0x800)
Internet:  139.124.26.111 -> 139.124.33.249  hl: 5   ver: 4   tos: 0
 len: 125  id: 0xf4b fragoff: 0   flags: 00 ttl: 252 prot: UDP(17)
 xsum: 0x5bc4
UDP:  SNMP(161) -> 1424 len: 105  xsum: 0xc9c4
SNMP:  len: 95 version: int(1) 0x00 comm: string(6) "public" type: RESPONSE
 req-id: int(1) 0x00 error: int(1) 0x00 error-index: int(1) 0x00
 var: obj(8) 1 3 6 1 2 1 1 1 0
 val: string(57) "HP LanProbe III SNMP 1.0 (A.00.05), (Boot ROM A.00.01 8M)"

==============================================================+=======++=======.
0000: 08 00 09 b1 e4 a1 00 00 - 0c 46 7a 32 08 00 45 00       |. ....  .Fz2. E |
0010: 00 7d 0f 4b 00 00 fc 11 - 5b c4 8b 7c 1a 6f 8b 7c       | }.K  ..[..|.o.||
0020: 21 f9 00 a1 05 90 00 69 - c9 c4 30 5f 02 01 00 04       |!. ... i..0_.. .|
0030: 06 70 75 62 6c 69 63 a2 - 52 02 01 00 02 01 00 02       |.public.R.. .. .|
0040: 01 00 30 47 30 45 06 08 - 2b 06 01 02 01 01 01 00       |. 0G0E..+...... |
0050: 04 39 48 50 20 4c 61 6e - 50 72 6f 62 65 20 49 49       |.9HP LanProbe II|
0060: 49 20 53 4e 4d 50 20 31 - 2e 30 20 28 41 2e 30 30       |I SNMP 1.0 (A.00|
0070: 2e 30 35 29 2c 20 28 42 - 6f 6f 74 20 52 4f 4d 20       |.05), (Boot ROM |
0080: 41 2e 30 30 2e 30 31 20 - 38 4d 29                      |A.00.01 8M)     |




Voici un autre exemple avec une requête getnext-response


snmpnext -h 139.124.26.111 -p 161 -c public 1.3.6.1.2.1.1


Request Id: 0
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.1.0
Kind: OctetString
Value: "HP LanProbe III SNMP 1.0 (A.00.05), (Boot ROM A.00.01 8M)"

Request Id: 1
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.2.0
Kind: ObjectId
Value: 1.3.6.1.4.1.11.2.3.7.6.3.3

Request Id: 2
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.3.0
Kind: TimeTicks
Value: 319562062

Request Id: 3
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.4.0
Kind: OctetString
Value: ""

Request Id: 4
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.5.0
Kind: OctetString
Value: "gfhhf"

Request Id: 5
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.6.0
Kind: OctetString
Value: "hhhhhh"

Request Id: 6
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.1.7.0
Kind: Integer
Value: 15

Request Id: 7
Error: noError
Index: 0
Count: 1

Name: 1.3.6.1.2.1.2.1.0
Kind: Integer
Value: 2
